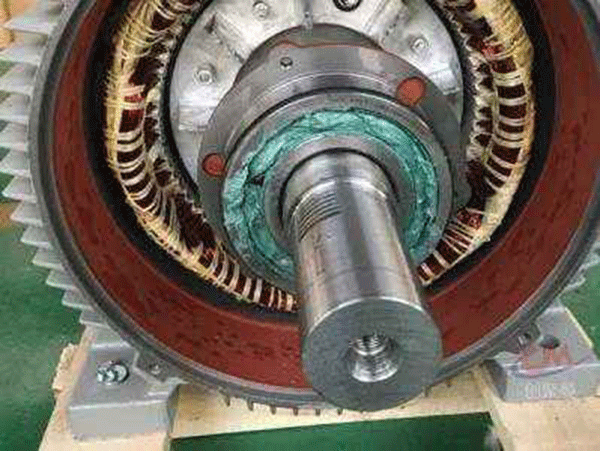

我們?cè)谑褂秒姍C(jī)軸承的過(guò)程中，經(jīng)常會(huì)遇到這樣的一個(gè)問(wèn)題，就是電機(jī)軸承生銹，那么，面對(duì)電機(jī)軸承生銹我們?cè)撊绾谓鉀Q呢？
      原因分析：

      產(chǎn)生電機(jī)軸承生銹的原因很復(fù)雜，可能是軸承防銹處理不好，可能是水份引起的銹蝕，漆霧也有可能引起銹蝕。它與絕緣漆的種類(lèi)、軸承預(yù)填潤(rùn)滑脂、電機(jī)漆的處理方法和電機(jī)的保管環(huán)境等有著密切的關(guān)系。

      要防止漆銹，必須首先提高軸承本身的防銹能力。電機(jī)軸承的材料一般是軸承鋼，防銹處理的方法一般采用在軸承內(nèi)部涂敷防銹油，經(jīng)過(guò)防銹處理后的軸承，由電機(jī)廠自行加入潤(rùn)滑脂。但如果防銹油涂的太厚，會(huì)導(dǎo)致潤(rùn)滑性能下降。雖然注意改進(jìn)潤(rùn)滑脂的防銹性能，有一定的效果，但最有效的方法還是改變漆的成分。

      解決方法：

      1、盡量使用無(wú)溶劑漆。

      2、使用三聚氰醇酸浸漬漆時(shí)，應(yīng)調(diào)整固化溫度和固化時(shí)間，固化溫度以略高于130℃(如135℃)和固化時(shí)間大于180min為宜，且必須嚴(yán)格執(zhí)行工藝，尤其在高溫潮濕季節(jié)，因?yàn)閺姆冷P的觀念來(lái)看，油漆廠的樣本里規(guī)定的漆干燥(固化)時(shí)間，并不一定充分，電機(jī)有具體的內(nèi)在形狀。

      3、采用不含揮發(fā)性酸的漆。

      4、如有可能，選用不含氧化成分的浸漬漆，如環(huán)氧尿烷基或未變性環(huán)氧基浸漬漆。

      5、盡量選用礦物油系軸承潤(rùn)滑脂。

      6、選擇耐水解性好的漆。

      7、電機(jī)廠在自行注入潤(rùn)滑脂時(shí)，為避免空氣中水蒸氣和塵埃進(jìn)入軸承產(chǎn)生噪聲和可能造成的又一銹蝕因素，潤(rùn)滑脂容器應(yīng)是密封的，即使在注脂時(shí)也應(yīng)如此，且注脂量按標(biāo)準(zhǔn)應(yīng)是一定的，如采用6202軸承時(shí)，參考值在0.60～0.80g范圍內(nèi)，注脂工序應(yīng)保持清潔，干燥。

      8、選用有微孔的塑料薄膜包裝，使電機(jī)啟用前有一定透氣。用塑料薄膜密封包裝時(shí)，漆氣會(huì)留在軸承內(nèi)，水份會(huì)結(jié)露，應(yīng)設(shè)法避免。

      9、潤(rùn)滑脂在電機(jī)蓋噴粉或噴漆后固化時(shí)的高溫影響下可能會(huì)變質(zhì)。

      10、與軸承生產(chǎn)廠家協(xié)商，在軸承生產(chǎn)時(shí)，使用更有效的防銹劑。

      通過(guò)了解，相信大家都知道再遇到電機(jī)軸承生銹時(shí)，該如何去解決。同時(shí)，有些用戶，由于粗心大意，或者不引起重視，覺(jué)得軸承生銹沒(méi)什么大問(wèn)題，一樣可以運(yùn)行。但是長(zhǎng)時(shí)間下來(lái)，不僅不能發(fā)揮最佳效果，對(duì)電機(jī)內(nèi)部也會(huì)造成各種各樣的問(wèn)題。所以，不可忽視軸承生銹。

      轉(zhuǎn)載請(qǐng)說(shuō)明來(lái)自西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）官方網(wǎng)站：http://www.starbaobao.com/zixun/weixiubaoyang224.html

      以上內(nèi)容由西安泰富西瑪電機(jī)（西安西瑪電機(jī)集團(tuán)股份有限公司）網(wǎng)絡(luò)編輯部收集整理發(fā)布，僅為傳播更多電機(jī)行業(yè)相關(guān)資訊及電機(jī)相關(guān)知識(shí)，僅供網(wǎng)友、用戶、及廣大經(jīng)銷(xiāo)商參考之用，不代表西安泰富西瑪電機(jī)同意或默認(rèn)以上內(nèi)容的正確性和有效性。讀者根據(jù)本文內(nèi)容所進(jìn)行的任何商業(yè)行為，西安泰富西瑪電機(jī)不承擔(dān)任何連帶責(zé)任。如果以上內(nèi)容不實(shí)或侵犯了您的知識(shí)產(chǎn)權(quán)，請(qǐng)及時(shí)與我們聯(lián)系，西安泰富西瑪電機(jī)網(wǎng)絡(luò)部將及時(shí)予以修正或刪除相關(guān)信息。
